Циклоны групповые ЦН-15

Циклоны групповые ЦН 15 применяются на предприятиях в Талдыкоргане, где организована очистка газов  сухим способом.

Циклонов ЦН-15 способны улавливать и очищать воздух , за счет центробежной силы, от золы, пыли, распространяемой сушилками и машинами, в которых происходит процесс взвешивания частиц, а также, от пыли, образующейся в процессе транспортировки сыпучих веществ. Очистительной мощности Циклонов ЦН-15 хватает на обработку воздуха, изначальная запыленность которого составляет от 400 г на м3.

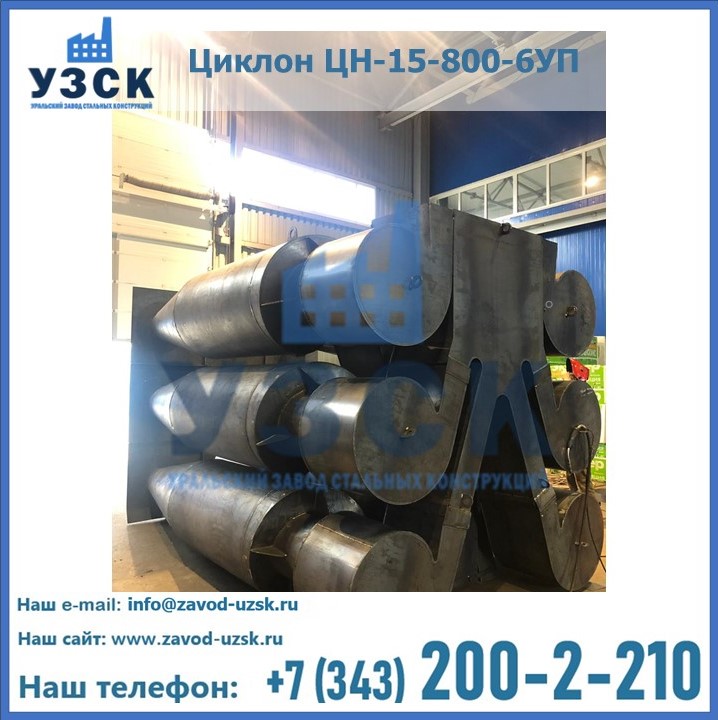

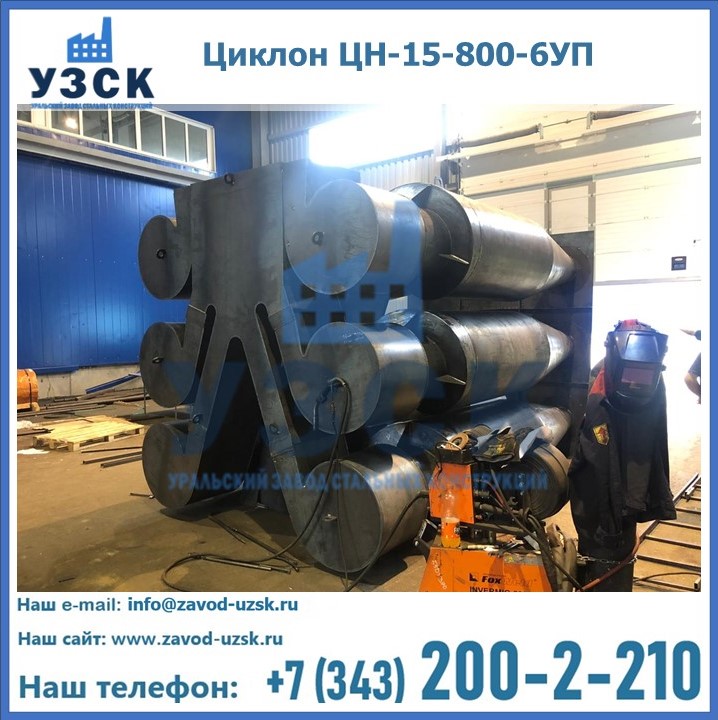

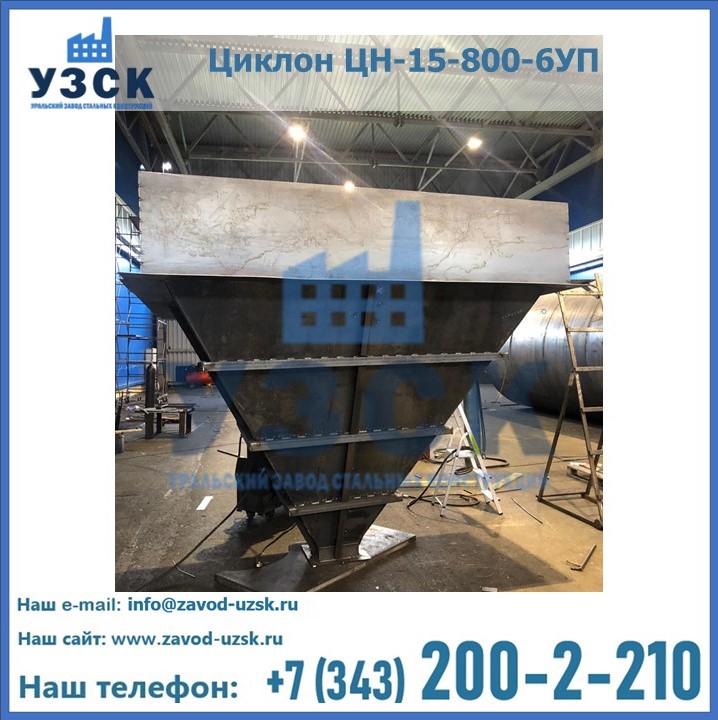

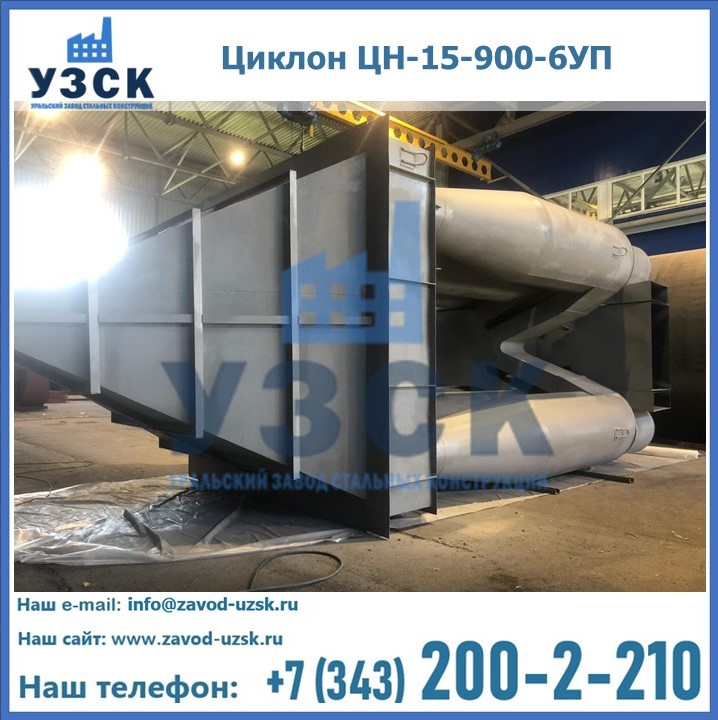

Купить циклон циклон ЦН-15-800-6УП
Купить циклон циклон ЦН-15-800-6УП
Купить циклон циклон ЦН-15-800-6УП
Купить циклон циклон ЦН-15-800-6УП
Купить циклон циклон ЦН-15-800-6УП
Купить циклон циклон ЦН-15-800-6УП
Купить циклон циклон ЦН-15-800-6УП
Циклоны ЦН-15 от производителя в Талдыкоргане

Условия эксплуатации и основные характеристики ЦН-15

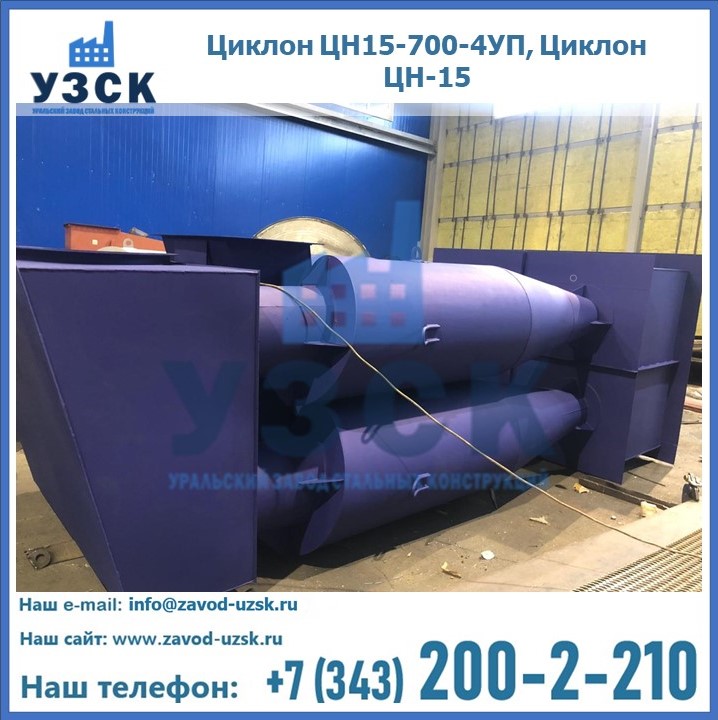

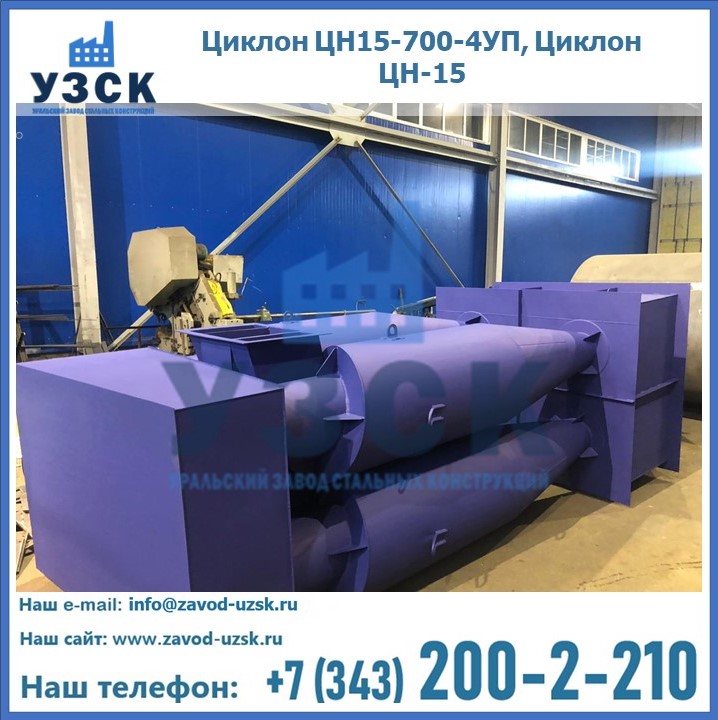

Циклон ЦН15-700-4УП, Циклон ЦН-15
Циклон ЦН15-700-4УП, Циклон ЦН-15

Циклоны групповые ЦН-15 отличаются удобством и простотой эксплуатации, компактны и имеют умеренный уровень шума. Данный вид циклонов имеют некоторые особенности. К примеру, их нельзя применять на производстве, где продуктами переработки является сильнослипающаяся, взрывоопасная или имеющая волокна пыль.

При эксплуатации циклонов необходима непрерывная выгрузка пыли. Уровень пыли  не должен подниматься выше плоскости, которая располагается от крышки бункера на 0,5 диаметра циклона. Расчет количества необходимых для фильтрации  воздуха циклонов зависит от типа помещения, его размеров и специфики производства. Поэтому стоимость оборудования для данной задачи рассчитывается индивидуально.

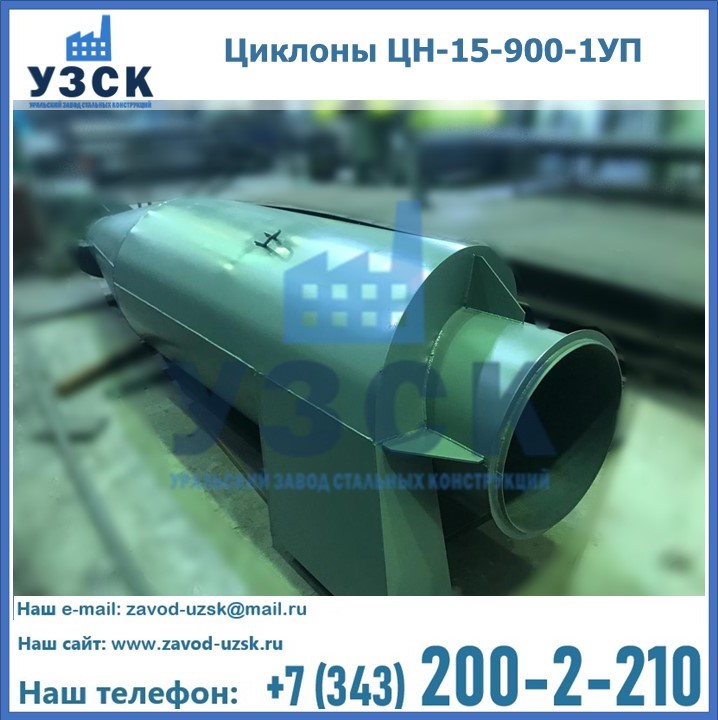

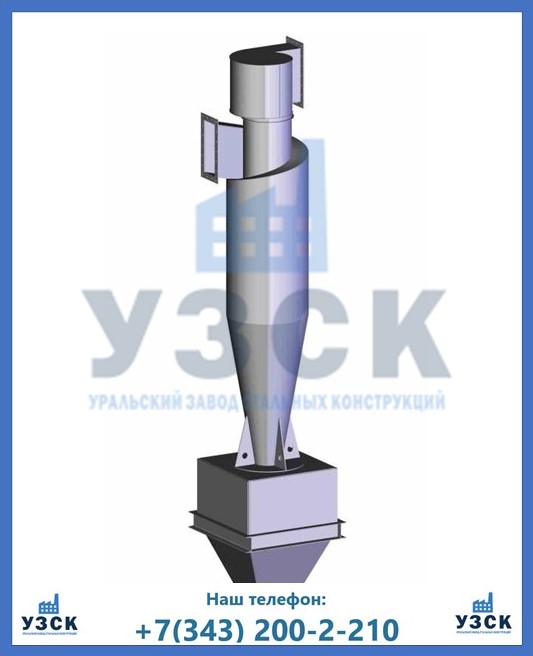

Купить циклоны ЦН-15-900-1УП в Талдыкоргане
Купить циклоны ЦН-15-900-1УП в Талдыкоргане
Купить циклон ЦН-15-900-1УП в Талдыкоргане
Купить циклоны ЦН-15 в Талдыкоргане

Сфера применения циклонов ЦН-15 в Талдыкоргане

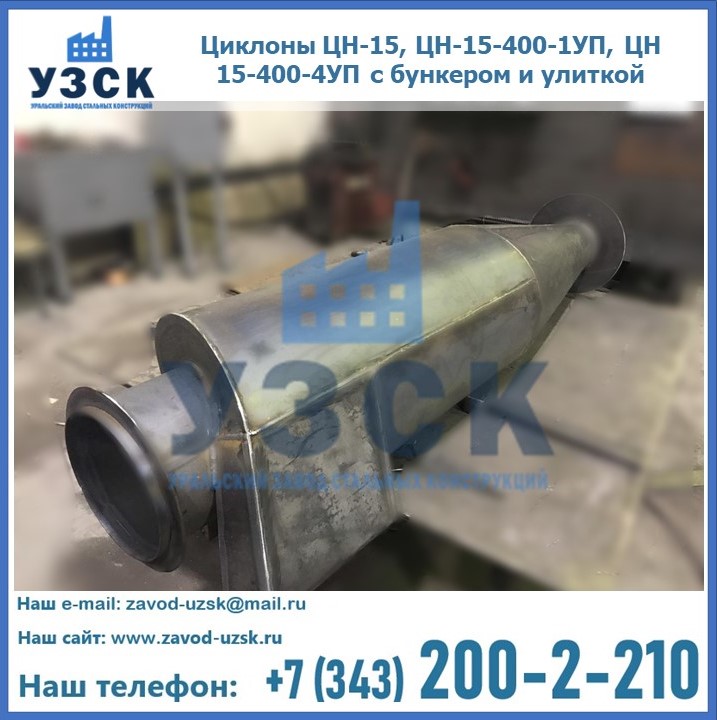

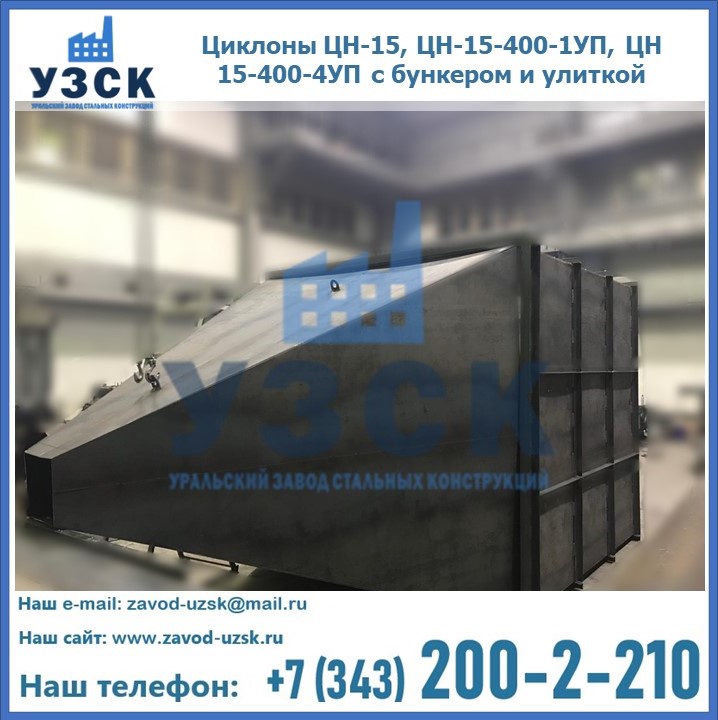

Купить циклоны ЦН-15, ЦН-15-400-1УП, ЦН 15-400-4УП с бункером и улиткой в Талдыкоргане
Купить циклоны ЦН-15, ЦН-15-400-1УП, ЦН 15-400-4УП с бункером и улиткой в Талдыкоргане
Купить циклоны ЦН-15, ЦН-15-400-1УП, ЦН 15-400-4УП с бункером и улиткой в Талдыкоргане

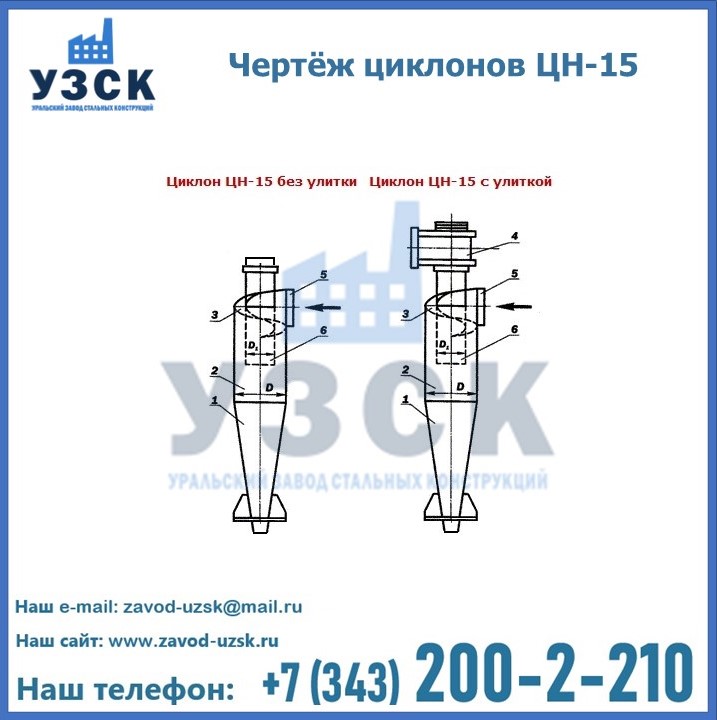

Чертёж циклонов ЦН-15 в Талдыкоргане

Циклоны ЦН-15 используют в таких сферах, как черная и цветная металлургия, химическая и нефтяная промышленности, строительство, машиностроение, энергетика. Благодаря тому, что циклоны данного типа имеют меньшую, чем у других типов, высоту, они имеют популярность именно в тех случаях, когда на предприятии есть ограничения газоочистного оборудования по высоте. В целом, технологические характеристики ЦН-15 уступают остальным устройствам этого назначения. Поэтому, выбирая этот вид циклонов следует ориентироваться на условия размещения и требования к размерам оборудования.

УЗСК предлагает циклоны ЦН-15 и другие виды воздухоочистительных  устройств в Талдыкоргане. Для изготовления нашей продукции используется нержавеющая сталь (3-4 мм, по запросу толщина может быть увеличена), но при необходимости толщина изделия увеличивается, в случае наличия таких требований.

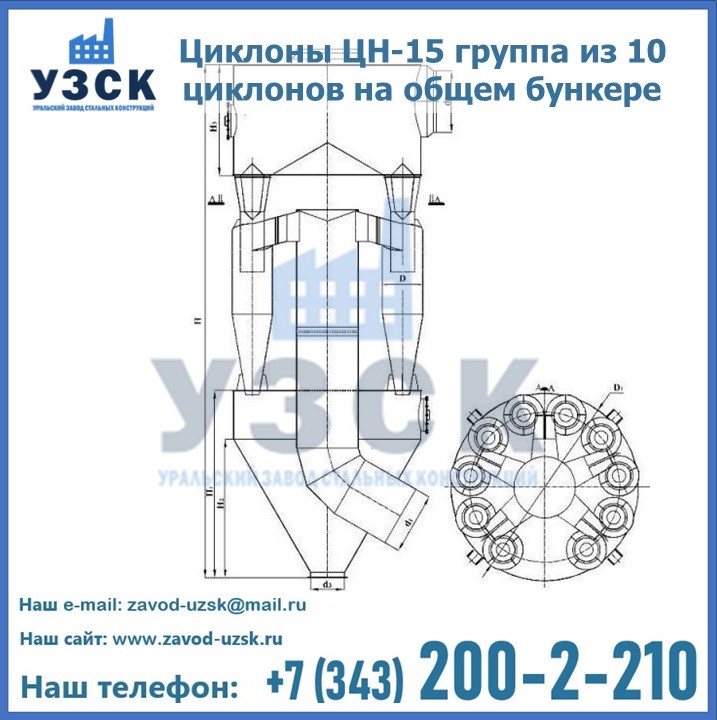

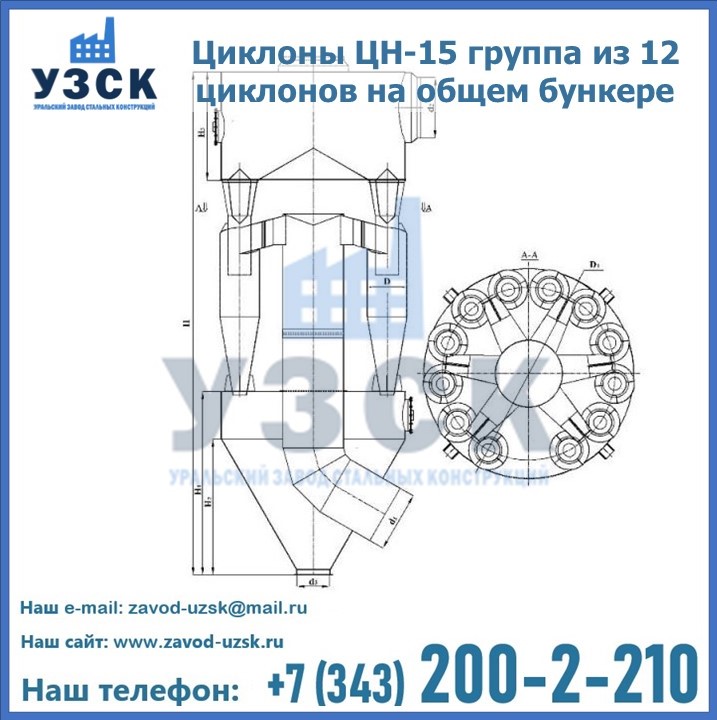

Циклоны ЦН-15 группа из 10 циклонов на общем бункере в Талдыкоргане
Циклоны ЦН-15 группа из 12 циклонов на общем бункере в Талдыкоргане

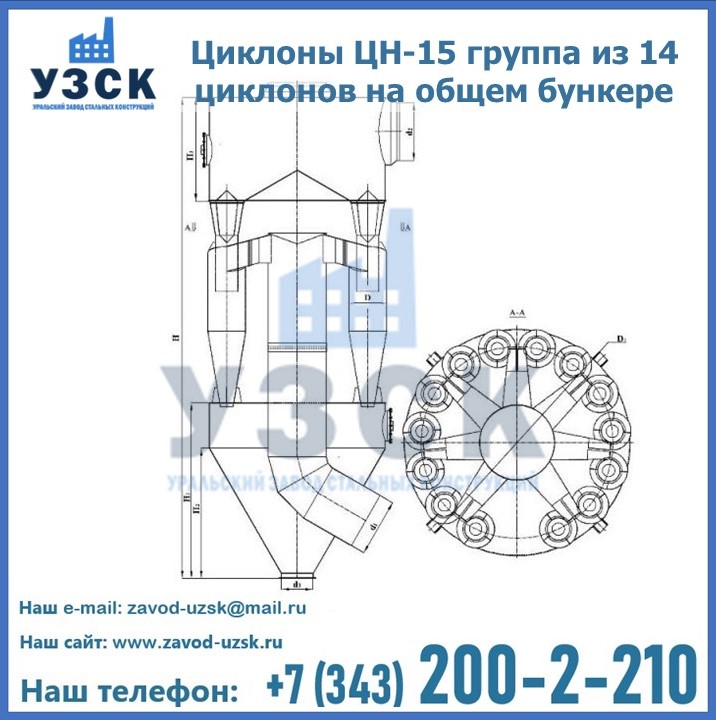

Циклоны ЦН-15 группа из 14 циклонов на общем бункере в Талдыкоргане
Массовая концентрация пыли в очищаемом газе, г/м3:
для слабослипающихся пылейдо 1000
для среднеслипающихся пылей250
Температура очищаемого газа, Сдо 400
Давление, кПадо 5
Коэффициент гидравлического сопротивления циклонов:
для одиночного исполнения147
для группового исполнения
с «улиткой»175
со сборником182

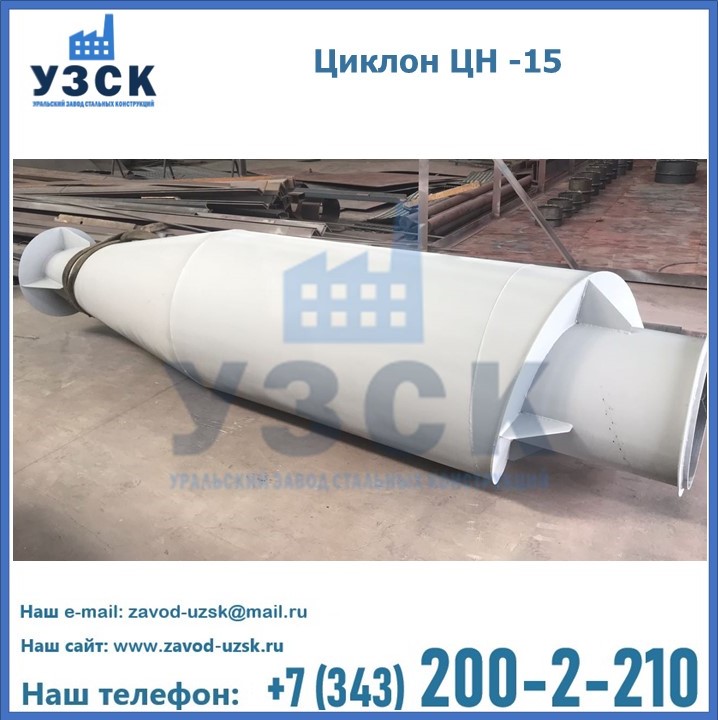

Циклон ЦН-15 в Талдыкоргане

Основные технические характеристики циклонов типа ЦН15

Типоразмер циклонаПлощадь сечения цилиндрической
части корпуса
(группы корпусов),
м2		Производительность,
м3 /час		Рабочий объем
бункера,
м3
при V=2,5м/секпри V=4,0м/сек
ЦН-15-200×1УП0,03142834520,04
ЦН-15-300×1УП0,0763010000,082
ЦН-15-400×1УП0,125111018000,13
ЦН-15-500×1УП0,196180028000,32
ЦН-15-600×1УП0,282250041000,43
ЦН-15-700×1УП0,384350055000,58
ЦН-15-800×1УП0,502450072001,03
ЦН-15-900×1УП0,635570092001,65
ЦН-15-1000×1УП0,7857100113002,50
ЦН-15-1200×1УП1,1310200162003,73
ЦН-15-1400×1УП1,53813900222006,44
ЦН-15-1600×1УП2,0018000288008,2
ЦН-15-1800×1УП2,50225003600013,4
ЦН-15-2000×1УП3,00270004320016,0
ЦН-15-300×2УП (СП)0,14127020000,20
ЦН-15-400×2УП (СП)0,25230036000,31
ЦН-15-500×2УП (СП)0,392350056000,50
ЦН-15-600×2УП (СП)0,564510081000,60
ЦН-15-700×2УП (СП)0,7686900111000,83
ЦН-15-800×2УП (СП)1,0049000144001,15
ЦН-15-900×2УП (СП)1,2711400183001,45
ЦН-15-400×4УП (СП)0,50450072000,76
ЦН-15-500×4УП (СП)0,7847000113001,10
ЦН-15-600×4УП (СП)1,12810200163001,50
ЦН-15-700×4УП (СП)1,53613800220002,03
ЦН-15-800×4УП (СП)2,00818100289002,61
ЦН-15-900×4УП (СП)2,5422800366003,01
ЦН-15-500×6УП (СП)1,17610600169002,72
ЦН-15-600×6УП (СП)1,69215300244004,45
ЦН-15-700×6УП (СП)2,30420800331006,2
ЦН-15-800×6УП (СП)3,012271004330010,2
ЦН-15-900×6УП (СП)3,81343005490013,1
ЦН-15-500×8УП (СП)1,56814100226006,2

Основные габаритные размеры циклона (группы циклонов) с «улиткой», со сборником и пирамидальным бункером.

Типоразмер циклонаРазмеры, мм

Масса

с бункером, кг

D1НН1Н2Н3ВLа*б/А*Бb
1234567891011
ЦН-15-200×1УП/СП 187611061391360436436132*5210055
ЦН-15-300×1УП/СП 250815051870480606606198*7815095
ЦН-15-400×1УП/СП 308019142359530706706264*104200145
ЦН-15-500×1УП/СП 394224632988730906906330*130200215
ЦН-15-600×1УП/СП 45442926353275010341034396*156200400
ЦН-15-700×1УП/СП 52063396408183011341134462*182200520
ЦН-15-800×1УП/СП 602839244690101013341334528*208200700
ЦН-15-900×1УП/СП 674244365281110015361536594*234300790
ЦН-15-1000×1УП/СП 757449545880130017361736660*2603001280
ЦН-15-1200×1УП/СП 881660567144121020102010792*3123002180
ЦН-15-1400×1УП/СП 1031970558302149024102410924*3643003030
ЦН-15-1600×1УП/СП 11614798393901630261026101056*4163003720
ЦН-15-1800×1УП/СП 132049095106631880301230121188*4683605820
ЦН-15-2000×1УП/СП 142989913116411930321232121320*5205006870
ЦН-15-300×2УП/СП2452750 27371657 16532022570656856198*176200

170

160

ЦН-15-400×2УП/СП2733442 34222156 21522601650756956264*32200

280

270

ЦН-15-500×2УП/СП3774034 39742585 258231107008561256330*284300

400

380

ЦН-15-600×2УП/СП4264656 45913008 3002361478010081408396*336300

750

690

ЦН-15-700×2УП/СП5305508 59013608 3602429392010081608462*388300

980

915

ЦН-15-800×2УП/СП6306160 60124006 40014772106011081808528*440300

1230

1130

ЦН-15-900×2УП/СП7206872 66874456 44505301121012082008594*492300

1500

1380

ЦН-15-400×4УП/СП4263772 38062406 2402285173012061006264*464300

550

570

ЦН-15-500×4УП/СП5304464 44792805 2802333091014061156330*563300

750

770

ЦН-15-600×4УП/СП6305026 49973208 3202381495016581358396*672300

1360

1310

ЦН-15-700×4УП/СП7205718 55393608 36024293113019081508462*776300

1820

1720

ЦН-15-800×4УП/СП8206380 61394006 40014772128021101710528*880300

2380

2230

ЦН-15-900×4УП/СП9206962 67024406 44005251135022101910594*984300

2880

2660

ЦН-15-500×6УП/СП6304913 50382704 27023229146019101910330*918300

1700

1280

ЦН-15-600×6УП/СП7205773 59073185 31823791168022102210396*1092300

2700

2030

ЦН-15-700×6УП/СП8206385 65133725 372244101720125102510462*1266300

3250

2740

ЦН-15-800×6УП/СП10207363 74484304 43015070195529122912528*1440300

4500

3830

ЦН-15-900×6УП/СП11208060 81464674 46705519218032123212594*1614300

5200

4640

ЦН-15-1000×6УП/СП1220_____ 10459_____ 5950

_____

6410

ЦН-15-500×8УП/СП7205253 55652824 28223349168025102510330*1178300

2350

2300

ЦН-15-600×8УП/СП1120_____ 8345_____ 4351

_____

6000

Условные обозначения для заказа циклонов ЦН 15:

  • Ц — циклон;
  • Н — конструкция НИИОгаза;
  • 15 — угол наклона входного патрубка относительно горизонтали (град);
  • цифры после тире:

— первая — внутренний диаметр цилиндрической части циклона (мм);

— вторая (после знака х) — количество циклонов в группе;

  • У — с камерой очищенного газа в виде улитки;
  • С — с камерой очищенного газа в виде сборника;
  • П — пирамидальная форма бункера.
