МШО OISm 600/150 – магнитный шламоотводитель с диаметром корпуса 600 мм и диаметром условного прохода Ду 150 мм.
Производитель: Уральский завод стальных конструкций УЗСК.
Данная модель в типовом исполнении характеризуется фланцевым присоединением к трубопроводу. По желанию заказчика возможно также изготовление шламоотводителя Ду 150 с патрубками под приварку.
Основные преимущества завода УЗСК:
- Наличие инженерно-конструкторского отдела.
- Парк станков включает в себя сварочное оборудование, аттестованное Национальным агентством контроля сварки НАКС.
- Технология сварки завода УЗСК прошла аттестацию в Национальном агентстве контроля сварки НАКС.
- У нас работают высококвалифицированные специалисты сварочного производства, имеющие аттестаты НАКС.
- Мы располагаем лабораторией НК, аттестованной на все виды неразрушающего контроля.
- В нашем распоряжении имеется собственный аттестованный гидростенд для проведения испытаний готовой продукции пробным давлением.
Основное назначение и области применения
Наибольшую востребованность шламоуловители МШО OISm получили в коммунальном хозяйстве жилых и промышленных объектов, где они применяются для очистки сетевой воды отопительных и теплоснабжающих систем, а также систем холодного и горячего водоснабжения. С помощью сетевых магнитных фильтров данного типа вода очищается от ила, песка, шлама, ржавчины, ферромагнетиков и иных твердых частиц, что предотвращает появление отложений и коррозии, способствует увеличению эффективности и длительности работы сетевого оборудования, и сводит к минимуму риски возникновения аварийной ситуации на трубопроводе. Чтобы купить МШО OISm 600/150 Ду 150 Ру 16 прямо сейчас, свяжитесь с менеджерами отдела УЗСК по координатам, указанным в разделе «Контакты».
Базовые характеристики фильтров OISm 600/150
Наименование | Шламоотводитель OISm 600/150 |
Диаметр условного прохода (присоединение к трубопроводу), мм | 150 |
Диаметр корпуса устройства, мм | 600 |
Объем, м3 | 0,302 |
Масса, кг | 490 |
Производительность, м3/ч | 100 |
Длина, мм | 900 |
Высота, мм | 1955 |
Присоединение к трубопроводу | фланцы |
Рабочее давление, бар (МПа) | 16 (1,6) |
Рабочая среда | Вода, неагрессивные жидкости |
Температура рабочей среды, до oC | 150 |
Алгоритм работы
Работа фильтра OISm основана на инерционно-седиментационном, магнитном и фильтрационном методах очистки.
Инерционно-седиментационный метод осуществляет очистку воды от взвешенных частиц крупного размера: поток воды проходит по лабиринту, образованному из специальных стальных перегородок и осуществляющему изменение скорости и направления движения потока, вследствие чего, загрязняющие фракции отделяются от воды, отбрасываются на стенки корпуса устройства и стекают в шламовую камеру.
Магнитный метод очистки характеризуется удалением ферромагнитных примесей из воды: неодимовые магниты, расположенные на перегородках, притягивают к себе частицы, обладающие магнитными свойствами или приобретающие их в магнитном поле.
Фильтрационный метод очистки является заключительным и основан на механической очистке воды при помощи сетчатого фильтра из нержавеющей стали, расположенного перед патрубком выхода рабочего потока. Фильтр улавливает мелкие загрязняющие фракции, проскочившие через предыдущие этапы очистки.

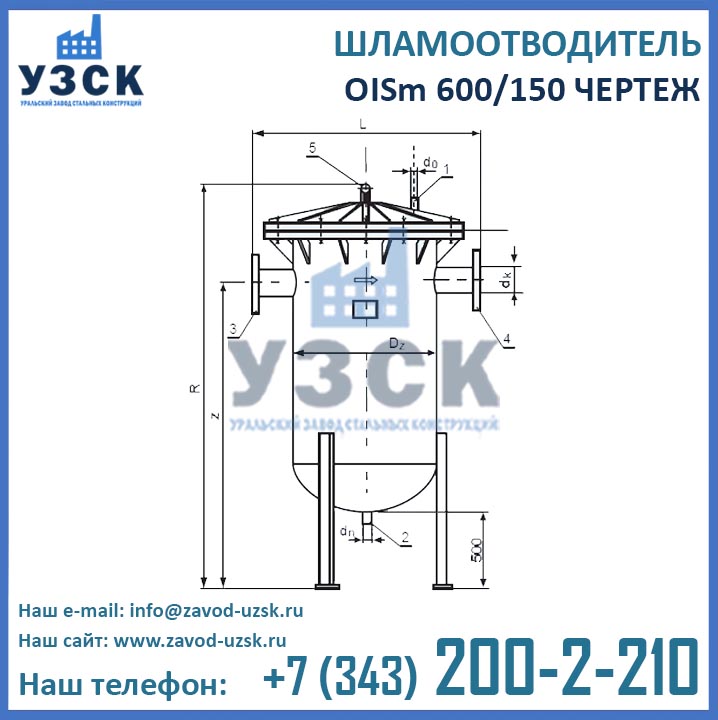

Чертеж OISm Ду150
